正确率40.0%
如图所示电路，电源电动势为$${{E}}$$
D
A.电压表的示数减小，电流表的示数减小
B.若电压表示数减小$${{△}{U}{，}}$$则电阻$${{R}_{3}}$$两端的电压增加$${{△}{U}}$$
C.电源的效率可能变大，电源的输出功率可能变大
D.电阻$${{R}_{2}}$$中产生方向向右的电流
2、['传感器定义及原理'， '光敏电阻']正确率40.0%
图甲为斯密特触发器，当加在它的输入端$${{A}}$$
B
A.斯密特触发器是具有特殊功能的与门电路
B.斯密特触发器的作用是将模拟信号转换为数字信号
C.调节$${{R}_{1}}$$和$${{R}_{2}}$$的阻值都不影响光线对二极管发光的控制
D.要使二极管在天更暗时才会点亮，应该调小$${{R}_{1}}$$

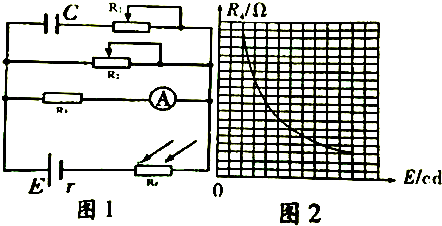

3、['电容'， '电源输出功率与外电阻的关系'， '光敏电阻'， '闭合电路的动态分析'， '电功与电功率定义、表达式、物理意义及简单应用'， '含“电容”电路的分析与计算']正确率40.0%如图$${{1}}$$所示，$${{R}_{1}{、}{{R}_{2}}}$$为可变电阻，$${{R}_{3}}$$为一定值电阻，$${{R}_{4}}$$为光敏电阻，光敏电阻的阻值随光照射的强弱而改变．$${{“}}$$光强$${{”}}$$表示光的强弱程度的物理量，照射光越强，光强越大，光强符合用$${{E}}$$表示，国际单位为坎德拉$${（{c}{d}{）}}$$，实验测得光敏电阻的阻值$${{R}_{4}}$$与光强$${{E}}$$间的关系如图$${{2}}$$所示，则（）
D
A.当光强减弱时，电容器所带电量增大
B.当光强增强时，电源的输出功率减小
C.若$${{R}_{1}}$$的阻值减小，$${{R}_{3}}$$消耗的功率减小
D.若$${{R}_{2}}$$的阻值减小，电流表的示数减少
4、['闭合电路欧姆定律内容、表达式、及其能量分析'， '光敏电阻'， '闭合电路的动态分析']正确率40.0%如图所示的电路中，电源电动势为$${{E}}$$，内电阻为$$r， ~ L_{1}， ~ L_{2}$$为小灯泡(电阻均不变$${{)}{，}{{R}_{1}}}$$为定值电阻，$${{R}_{2}}$$为光敏电阻，$${{R}_{2}}$$阻值的大小随照射光强度的增强而减小。闭合开关$${{S}}$$后，将照射$${{R}_{2}}$$的光强度增强，则（）
A
A.$${{L}_{1}}$$将变亮
B.$${{L}_{2}}$$将变暗
C.$${{R}_{1}}$$两端的电压将增大
D.路端电压将增大
5、['光敏电阻'， '闭合电路的动态分析']正确率40.0%如图所示，$${{L}_{1}{、}{{L}_{2}}}$$为两只完全相同$${、}$$阻值恒定的灯泡，$${{R}}$$为光敏电阻（光照越强，阻值越小$${）}$$。闭合电键$${{S}}$$后，电源内电路消耗的功率为
，光敏电阻$${{R}}$$和$${{L}_{1}}$$消耗的功率之和为$${{P}}$$，则随着光照强度逐渐增强（）
D
A.
减小，$${{P}}$$增大
B.减小，$${{P}}$$减小
C.增大，$${{P}}$$增大
D.增大，$${{P}}$$减小
正确率60.0%如图甲所示的电路中，光敏电阻$${{R}_{2}}$$加上如图乙所示的光照时$${，{{R}_{2}}}$$两端的电压变化规律是图中的（）
B
A.
B.
C.
D.
正确率60.0%机器人装有作为眼睛的“传感器”、犹如大脑的“控制器”以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯.下列有关该机器人“眼睛”的说法中正确的是（）
B
A.该机器人“眼睛”利用了力传感器
B.该机器人“眼睛”利用了光传感器
C.该机器人“眼睛”利用了温度传感器
D.该机器人“眼睛”利用了声音传感器
8、['闭合电路欧姆定律内容、表达式、及其能量分析'， '光敏电阻'， '闭合电路的动态分析']正确率40.0%如图所示电路中，$${{L}_{1}{、}{{L}_{2}}}$$为两只完全相同$${、}$$阻值恒定的灯泡，$${{R}}$$为光敏电阻(光照越强，阻值越小$${{)}}$$。闭合开关$${{S}}$$后，随着光照强度逐渐增强$${{(}{)}}$$
D
A.$${{L}_{1}}$$逐渐变亮，$${{L}_{2}}$$逐渐变亮
B.$${{L}_{1}}$$逐渐变亮，$${{L}_{2}}$$逐渐变暗
C.电源内电路消耗的功率逐渐减小
D.光敏电阻$${{R}}$$和灯泡$${{L}_{1}}$$消耗的总功率逐渐减小

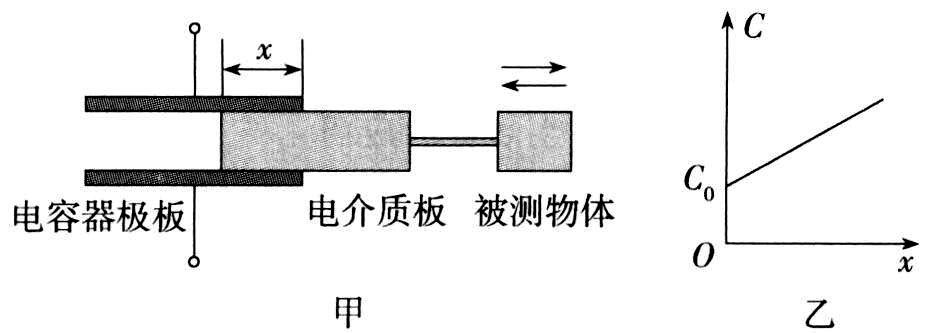

9、['电容对交变电流的影响'， '电容'， '电容器的充、放电与储能'， '传感器常用元件'， '传感器在生活和生产中的其他应用'， '金属热电阻和热敏电阻'， '霍尔元件'， '光敏电阻'， '电容器']正确率40.0%如图甲所示为一种电容式位移传感器的原理图，当被测物体在水平方向左右移动时，电介质板随之在电容器两极板之间移动。已知电容器的电容与电介质板进入电容器的长度$${{x}}$$之间的关系如图乙所示，其中$${{C}_{0}}$$为电介质没有插入电容器时的电容。为判断被测物体是否发生微小移动，将该电容式位移传感器与电源、电流表、开关组成串联回路$${{(}}$$图中未画出$${{)}}$$。被测物体的初始位置如图甲所示。电路闭合一段时间后，下列说法正确的是$${{(}{)}}$$
A
A.若电源为直流电源且直流电流表示数不为零，说明物体一定在发生移动
B.若电源为直流电源且直流电流表示数变大，说明物体一定在向右移动
C.若电源为交流电源且交流电流表示数不为零，说明物体一定在发生移动
D.若电源为交流电源且交流电流表示数变大，说明物体一定在向右移动
10、['传感器定义及原理'， '传感器在生活和生产中的其他应用'， '光敏电阻']正确率40.0%关于传感器，下列说法中正确的是$${{(}{)}}$$
B
A.光敏电阻$${{(}}$$半导体$${{)}}$$常被用作光传感器，其光照越强，阻值越大
B.电饭锅应用了温度传感器，它的主要元件是感温铁氧体
C.电熨斗装有双金属片，应用了力传感器
D.宾馆的烟雾报警器主要应用了热敏电阻传感器
1. 解析：
选项分析：
A. 若光强增强，光敏电阻 $$R_4$$ 阻值减小，总电阻减小，总电流增大，内电压增大，路端电压减小，电压表示数减小。$$R_3$$ 两端电压增大，$$R_2$$ 两端电压减小，电流表示数减小。故A正确。
B. 电压表示数减小 $$\Delta U$$，$$R_3$$ 两端电压增加 $$\Delta U$$，但 $$R_2$$ 和 $$R_4$$ 并联部分电压减小 $$\Delta U$$，故B错误。
C. 电源效率 $$\eta = \frac{R_{外}}{R_{外}+r}$$，外电阻可能减小或增大，效率可能变大或变小。输出功率 $$P = \frac{E^2 R_{外}}{(R_{外}+r)^2}$$，当 $$R_{外}$$ 接近 $$r$$ 时可能变大。故C正确。
D. 若光强增强，$$R_4$$ 减小，$$R_2$$ 两端电压减小，电容器放电，$$R_2$$ 中电流向左。故D错误。
正确答案：A、C。
2. 解析：
选项分析：
A. 斯密特触发器是非线性电路，不是与门。故A错误。
B. 斯密特触发器可将模拟信号转换为数字信号。故B正确。
C. 调节 $$R_1$$ 和 $$R_2$$ 会影响触发器的阈值，从而影响二极管发光控制。故C错误。
D. 调小 $$R_1$$ 会降低触发器的触发阈值，使二极管在更暗时点亮。故D正确。
正确答案：B、D。
3. 解析：
选项分析：
A. 光强减弱时，$$R_4$$ 增大，总电阻增大，总电流减小，$$R_3$$ 两端电压减小，电容器两端电压增大，电量增大。故A正确。
B. 光强增强时，$$R_4$$ 减小，若外电阻初始大于内阻，输出功率可能增大。故B错误。
C. 若 $$R_1$$ 减小，总电阻减小，总电流增大，$$R_3$$ 消耗功率 $$P = I^2 R_3$$ 增大。故C错误。
D. 若 $$R_2$$ 减小，并联部分电阻减小，总电阻减小，总电流增大，电流表示数增大。故D错误。
正确答案：A。
4. 解析：
选项分析：
光强增强时，$$R_2$$ 阻值减小，总电阻减小，总电流增大，$$L_1$$ 两端电压增大，变亮。$$R_1$$ 两端电压增大。路端电压 $$U = E - Ir$$ 减小。$$L_2$$ 与 $$R_2$$ 并联部分电压减小，$$L_2$$ 变暗。
正确答案：A、B、C。
5. 解析：
光照增强时，光敏电阻 $$R$$ 阻值减小，总电阻减小，总电流增大，内电路消耗功率 $$P_{内} = I^2 r$$ 增大。$$L_1$$ 两端电压 $$U = E - I(r + R_{L2})$$ 减小，$$P = \frac{U^2}{R} + \frac{U^2}{R_{L1}}$$ 减小。
正确答案：D。
6. 解析：
光敏电阻 $$R_2$$ 两端电压 $$U = \frac{R_2}{R_1 + R_2} E$$。光照增强时，$$R_2$$ 阻值减小，$$U$$ 减小。光照减弱时，$$R_2$$ 阻值增大，$$U$$ 增大。变化趋势与光照相反，故选B。
正确答案：B。
7. 解析：
机器人“眼睛”用于检测障碍物，通常利用光传感器（如红外线或激光）实现避障功能。
正确答案：B。
8. 解析：
光照增强时，光敏电阻 $$R$$ 阻值减小，总电阻减小，总电流增大，$$L_2$$ 变亮。$$L_1$$ 两端电压 $$U = E - I(r + R_{L2})$$ 减小，$$L_1$$ 变暗。内电路功率 $$P_{内} = I^2 r$$ 增大。$$R$$ 和 $$L_1$$ 总功率 $$P = \frac{U^2}{R} + \frac{U^2}{R_{L1}}$$ 减小。
正确答案：D。
9. 解析：
A. 直流电路中，电流表示数不为零说明电容变化，物体一定移动。故A正确。
B. 电流表示数变大说明电容增大，物体可能向左或向右移动。故B错误。
C. 交流电路中，电流表示数不为零可能是电容变化或交流信号本身。故C错误。
D. 交流电流表示数变大说明电容增大，物体一定向右移动。故D正确。
正确答案：A、D。
10. 解析：
A. 光敏电阻光照越强，阻值越小。故A错误。
B. 电饭锅利用感温铁氧体（磁性材料）作为温度传感器。故B正确。
C. 电熨斗利用双金属片作为温度传感器。故C错误。
D. 烟雾报警器通常利用光传感器或离子传感器。故D错误。
正确答案：B。
