正确率40.0%高中物理教材指出，$${{v}{−}{t}}$$图象与坐标轴所围的面积等于物体的位移，关于图象中的面积与物理量的对应关系不正确的是（）
C
A.$${{F}{−}{x}}$$图象(力随力的方向向上位移变化)与坐标轴所围的面积等于力做的功
B.$${{a}{−}{t}}$$图象(加速度随时间变化)与坐标轴所围的面积等于速度的变化量
C.$${{Φ}{−}{t}}$$图象(磁通量随时间变化)与坐标轴所围的面积等于感应电动势的大小
D.$${{I}{−}{t}}$$图象(电流随时间变化)与坐标轴所围的面积等于通过的电荷量
2、['感应电动势的定义及产生条件']正确率60.0%关于感应电动势的大小，下列说法正确的是（）
C
A.穿过线圈的磁通量$${{Φ}}$$越大，所产生的感应电动势就越大
B.穿过线圈的磁通量的变化量$${{Δ}{Φ}}$$越大，所产生的感应电动势就越大
C.穿过线圈的磁通量的变化率$$\frac{\Delta\Phi} {\Delta t}$$越大，所产生的感应电动势就越大
D.穿过线圈的磁通量$${{Φ}}$$等于$${{0}{，}}$$所产生的感应电动势就一定为$${{0}}$$
3、['感应电动势的定义及产生条件'， '电磁感应现象的定义及发现过程']正确率80.0%闭合线圈中的磁通量发生变化时，会有感应电流，这就是电磁感应现象。以下描述的现象与$${{“}}$$电磁感应$${{”}}$$的原理有关的是（）
A
A.手机充电器内的小型降压变压器，原线圈接$${{2}{2}{0}{V}}$$交流电产生变化的磁场，因此在副线圈中获得低电压。
B.带电粒子进入磁场，运动方向会发生变化。
C.放在通电导线旁的指南针会发生转动。
D.电动机的线圈通电后受安培力作用而转动。
4、['电流的定义式理解及应用'， '感应电动势的定义及产生条件']正确率40.0%下列说法中正确的是（）
D
A.导体中只要电荷运动就形成电流
B.任何物体，只要其两端电势差不为零，就有电流存在
C.电源提供的电能越多，表示电动势越大
D.电动势越大的电源，将其他形式的能转化为电能的本领越大
5、['物理学史、物理常识、研究方法'， '电和磁的联系'， '感应电动势的定义及产生条件'， '电磁感应现象的定义及发现过程'， '感应电流方向的判定（右手定则）']正确率60.0%关于以下物理学史说法错误的是（）
A
A.法拉第通过实验总结出楞次定律，用来判断感应电流的方向
B.法拉第发现了电磁感应现象，宣告了电磁学作为一门统一学科的诞生
C.纽曼和韦伯先后指出闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比，即法拉第电磁感应定律
D.奥斯特发现了电流的磁效应，证明了电与磁之间存在相互联系
6、['自感现象'， '感应电动势的定义及产生条件']正确率60.0%关于自感现象，下列说法正确的是$${{(}{)}}$$。
D
A.对于同一线圈，通过它的电流越大，线圈中产生的自感电动势就越大
B.对于同一线圈，通过它的磁通量越大，线圈中产生的自感电动势就越大
C.对于同一线圈，通过它的电流变化越大，线圈中产生的自感电动势就越大
D.对于同一线圈，通过它的电流变化越快，线圈中产生的自感电动势就越大
7、['磁感线的定义及特点'， '物理学史、物理常识、研究方法'， '感应电动势的定义及产生条件'， '电和磁的联系'， '法拉第电磁感应定律的表述及表达式']正确率60.0%下列几种说法中正确的是$${{(}{)}}$$
D
A.磁感线总是从$${{N}}$$极出发指向$${{S}}$$极
B.线圈放在磁场越强的位置，线圈中产生的感应电动势越大
C.法拉第通过大量的磁和电之间的实验研究提出著名的法拉第电磁感应定律
D.奥斯特实验说明了电与磁之间是有联系的
8、['闭合电路欧姆定律内容、表达式、及其能量分析'， '对楞次定律的理解及应用'， '感应电动势的定义及产生条件'， '导体棒或线圈切割磁感线时引起的感应电动势及计算'， '闭合电路的动态分析'， '电磁感应中的图象问题']正确率40.0%如图所示，宽度为$${{d}}$$的有界匀强磁场，方向垂直于纸面向里．在纸面所在平面内有一对角线长也为$${{d}}$$的正方形闭合导线$${{A}{B}{C}{D}}$$，沿$${{A}{C}}$$方向垂直磁场边界匀速穿过该磁场区域．规定逆时针方向为感应电流的正方向，$${{t}{=}{0}}$$时$${{C}}$$点恰好进入磁场，则从$${{C}}$$点进入磁场开始到$${{A}}$$点离开磁场为止，闭合导线中感应电流随时间的变化图象正确的是$${{(}{)}}$$
A
A.
B.
C.
D.
正确率60.0%从$${{1}{8}{2}{2}}$$年至$${{1}{8}{3}{1}}$$年，英国科学家法拉第经历长达$${{1}{0}}$$年的探索：终于实现磁生电的理想．$${{1}{8}{3}{1}}$$年$${{1}{1}}$$月他向英国皇家学会提交的论文中将$${{“}}$$磁生电$${{”}{（}}$$产生感应电流）的情况概括为五种：$${①}$$变化着的电流；$${②}$$变化着的磁场；$${③}$$运动的恒定电流；$${④}$$运动的磁铁；$${⑤}$$在磁场中运动的导体．后来人们又深入研究，归纳出产生电磁感应现象的条件，以及产生的感应电动势可分为动生电动势与感生电动势．结合你学过的相关知识，试判断下列说法正确的是（）
D
A.只有$${①{②}}$$两种情况是闭合线圈所在空间的磁场发生变化，引起穿过闭合线圈的磁通量变化而产生电磁感应现象
B.$${③{④}{⑤}}$$三种情况中磁感应强度都没有变化，可归纳为闭合回路所围面积变化，引起穿过闭合线圈的磁通量变化而产生电磁感应现象
C.$${③{④}{⑤}}$$三种情况产生电磁感应现象的本质是相同的，产生的感应电动势都属于感生电动势
D.$${①{②}{③}{④}}$$四种情况中磁场分布都发生变化，产生的感应电动势都属于感生电动势

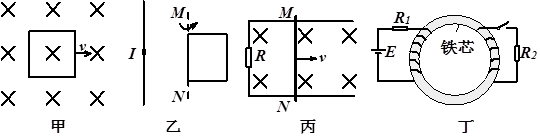

10、['感应电动势的定义及产生条件']正确率60.0%如下图，甲中金属线框平面与磁感线始终垂直；乙中通电导线中的电流恒定，金属线框的转轴$${{M}{N}}$$与通电直导线平行；丙图中金属框架水平，磁场竖直向下。以下四种情况中，对于感应电流分析正确的是$${{(}{)}}$$
B
A.甲图中金属线框匀加速向右运动，线框中一定有感应电流
B.乙图中金属线框绕$${{M}{N}}$$匀速转动，线框中一定有感应电流
C.丙图中磁感应强度逐渐减弱(未减至$${{0}}$$的过程中$${{)}}$$，金属棒$${{M}{N}}$$在水平金属架上向右匀速运动，回路中一定有感应电流产生
D.丁图中，闭合开关$${{S}}$$的一瞬间，一定有感应电流流过$${{R}_{2}}$$
1. 选项C不正确。$${{Φ}{−}{t}}$$图象与坐标轴所围的面积表示磁通量的变化量$${{Δ}{Φ}}$$，而感应电动势的大小由法拉第电磁感应定律决定，即$$E = \frac{\Delta\Phi}{\Delta t}$$，与面积无关。其他选项A、B、D均正确对应物理量的积分关系。
2. 选项C正确。感应电动势的大小由磁通量的变化率$$\frac{\Delta\Phi}{\Delta t}$$决定，而非磁通量$$Φ$$或其变化量$$ΔΦ$$。选项A、B、D均错误。
3. 选项A正确。变压器的工作原理是电磁感应，副线圈通过变化的磁场产生感应电动势。选项B是洛伦兹力的表现，选项C是电流的磁效应，选项D是安培力的作用，均与电磁感应无关。
4. 选项D正确。电动势表示电源将其他形式的能转化为电能的本领，与提供的电能多少无关。选项A错误，电荷定向运动才形成电流；选项B错误，还需闭合回路；选项C错误，电动势是电源的特性，与电能多少无直接关系。
5. 选项A错误。楞次定律是楞次总结的，而非法拉第。选项B、C、D均正确描述了相关物理学史。
6. 选项D正确。自感电动势与电流变化率成正比，即$$E = L\frac{\Delta I}{\Delta t}$$。选项A、B、C错误，因自感电动势与电流大小、磁通量大小或电流变化量无关。
7. 选项D正确。奥斯特实验证明了电生磁。选项A错误，磁感线是闭合曲线；选项B错误，感应电动势取决于磁通量变化率；选项C错误，法拉第电磁感应定律由纽曼和韦伯提出。
8. 选项C正确。正方形导线进入磁场时，有效切割长度先增大后减小，感应电流先正向增大后减小；完全进入后无电流；离开磁场时反向重复此过程。其他选项不符合此变化规律。
9. 选项B正确。$$③④⑤$$均因闭合回路面积或相对运动导致磁通量变化，本质相同。选项A错误，$$①$$是电流变化引起；选项C错误，$$③④⑤$$属于动生电动势；选项D错误，$$③④$$中磁场未变化。
10. 选项C正确。丙图中磁场减弱且金属棒运动，磁通量变化必然产生感应电流。选项A错误，匀加速运动若磁通量不变则无感应电流；选项B错误，绕平行于导线的轴转动时磁通量不变；选项D错误，$$R_2$$无闭合回路。
