正确率40.0%如图所示，水平放置的绝缘桌面上有一个金属圆环，圆心的正上方一定高度处有一个竖直的条形磁铁．把条形磁铁水平向右移动时，金属圆环始终保持静止．下列说法不正确的是
D
A.金属圆环相对桌面有向右的运动趋势
B.金属圆环对桌面的压力小于其自身重力
C.金属圆环有扩张的趋势
D.金属圆环受到水平向右的摩擦力
正确率40.0%
如图所示，一横截面积为$${{S}}$$
A
A.减少，且$$\frac{\triangle B} {\triangle t}=\frac{m g d} {N S q}$$
B.增加，且$$\frac{\triangle B} {\triangle t}=\frac{m g d} {N S q}$$
C.减少，且$$\frac{\triangle B} {\triangle t}=\frac{m g d} {S q}$$
D.增加，且$$\frac{\triangle B} {\triangle t}=\frac{m g d} {S q}$$
3、['感应电流产生的条件'， '机械能守恒定律'， '对楞次定律的理解及应用']正确率0.0%
如图，弹簧上端固定，下端悬挂一个磁铁，磁铁的$${{N}}$$极位于下端。在磁铁下端放一个固定的闭合金属圆环，将磁铁托起到某一高度后放开，发现磁铁很快地停下$${{(}{)}}$$
A.磁铁和弹簧组成的系统机械能守恒
B.该实验现象不符合能量守恒定律
C.若磁铁的$${{S}}$$极向下，磁铁振动时间会变长
D.磁铁很快停下伴随着圆环中产生感应电流
4、['对楞次定律的理解及应用']正确率60.0%如图所示，一水平放置的矩形线圈$${{a}{b}{c}{d}}$$，在细长的磁铁的$${{N}}$$极附近竖直下落，保持$${{b}{c}}$$边在纸外，$${{a}{d}}$$边在纸内，由图中的位置$${{I}}$$经过位置$${{I}{I}}$$到位置$${{I}{{I}{I}}}$$，$${{I}}$$和$${{I}{{I}{I}}}$$都很靠近$${{I}{I}}$$，在这个过程中，线圈中感应电流（）
A
A.沿$$a b c d a$$流动
B.沿$$a d c b a$$流动
C.由$${{I}}$$到$${{I}{I}}$$是沿$$a b c d a$$流动，由$${{I}{I}}$$到$${{I}{I}{I}}$$沿$$a d c b a$$流动
D.由$${{I}}$$到$${{I}{I}}$$是沿$$a d c b a$$流动，由$${{I}{I}}$$到$${{I}{I}{I}}$$是沿$$a b c d a$$流动
5、['对楞次定律的理解及应用']正确率40.0%
超导体的电阻为零，如果闭合的超导电路内有电流，这个电流不产生焦耳热，所以不会自行消失．有一超导圆环于图示位置，此时圆环中没有电流．将一根条形磁体沿圆环的中心轴$${{O}{{O}^{′}}}$$
D
A.磁体移近的过程中，从左向右看圆环中产生顺时针方向的感应电流
B.磁体移近的过程中，圆环受到磁体的吸引作用
C.磁体到达$${{P}}$$点停止后，圆环中电流立即消失
D.磁体到达$${{P}}$$点停止后，圆环受到磁体的排斥作用
6、['闭合电路欧姆定律内容、表达式、及其能量分析'， '对楞次定律的理解及应用'， '导体棒或线圈切割磁感线时引起的感应电动势及计算'， '电磁感应中的图象问题']正确率19.999999999999996%
如图所示，两相邻的宽均为$${{0}{.}{8}{m}}$$
C
A.
B.
C.
D.
正确率19.999999999999996%如图所示，一金属铜球用绝缘细线挂于$${{O}}$$点，将铜球拉离平衡位置并释放，铜球摆动过程中经过有界的水平匀强磁场区域，若不计空气阻力，则$${{(}{)}}$$
B
A.铜球向右穿过磁场后，还能摆至原来的高度
B.在进入和离开磁场时，铜球中均有涡流产生
C.铜球进入磁场后离最低点越近速度越大，涡流也越大
D.铜球最终将静止在竖直方向的最低点
8、['对楞次定律的理解及应用'， '感应电流方向的判定（右手定则）']正确率60.0%如图所示，$${{C}{D}{E}{F}}$$是一个矩形金属框，当导体$${{A}{B}}$$向右移动时，回路中会产生感应电流，则下列说法中正确的是（）
B
A.导体棒中的电流方向由$${{B}{→}{A}}$$
B.电流表$${{A}_{1}}$$中的电流方向由$${{F}{→}{E}}$$
C.电流表$${{A}_{1}}$$中的电流方向由$${{E}{→}{F}}$$
D.电流表$${{A}_{2}}$$中的电流方向由$${{D}{→}{C}}$$

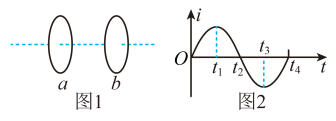

9、['对楞次定律的理解及应用'， '法拉第电磁感应定律的理解及应用']正确率40.0%如图$${{1}}$$所示，$${{a}{b}}$$是两平行正对的金属圆环，$${{a}}$$中通有正弦交变电流$${{i}}$$，其变化规律如图$${{2}}$$所示。下列说法正确的是（）
D
A.$${{t}_{1}}$$时刻，$${{b}}$$环内的感应电动势最大
B.$${{t}_{2}}$$时刻，$${{b}}$$环内的感应电流方向改变
C.$${{t}_{3}{～}{{t}_{4}}}$$时间内，$${{b}}$$环内感应电流的方向与$${{a}}$$环内电流的方向相反
D.$${{0}{～}{{t}_{4}}}$$时间内，$${{t}_{2}}$$时刻$${{b}}$$环内的感应电动势最大
10、['闭合电路的欧姆定律'， '对楞次定律的理解及应用'， '法拉第电磁感应定律的表述及表达式'， '电磁感应中的图象问题']正确率80.0%
如图甲所示，在竖直方向的匀强磁场中，水平放置一圆形导体环。规定导体环中电流逆时针方向$${{(}}$$从上往下看$${{)}}$$为正方向，磁场向上为正方向。当磁感应强度$${{B}}$$随时间$${{t}}$$按乙图变化时，导体环中感应电流随时间变化的图像可能正确的是$${{(}{)}}$$
A.
B.
C.
D.
1. 解析：条形磁铁向右移动时，金属圆环中的磁通量增加，根据楞次定律，圆环会产生感应电流阻碍磁通量的增加。感应电流的方向使得圆环左侧等效为N极，右侧等效为S极，因此圆环受到向左的安培力，具有向左的运动趋势（A错误）。圆环受到向上的排斥力，故对桌面的压力小于重力（B正确）。圆环有收缩的趋势（C错误）。摩擦力方向向左（D错误）。因此不正确的是ACD。
3. 解析：磁铁振动时，圆环中产生感应电流消耗能量，系统机械能不守恒（A错误）。能量守恒仍成立（B错误）。S极向下时，楞次定律同样会阻碍运动，时间不会变长（C错误）。磁铁停下是因为圆环中产生感应电流（D正确）。
5. 解析：磁体移近时，圆环中产生顺时针电流（A正确）。圆环受到排斥力（B错误）。磁体停止后，超导电流持续存在（C错误）。圆环受排斥力（D正确）。因此不正确的是BC。
7. 解析：铜球进出磁场时产生涡流消耗能量，无法摆回原高度（A错误）。进出磁场时均有涡流（B正确）。进入磁场后速度减小，涡流减小（C错误）。最终静止在最低点（D正确）。
9. 解析：$$t_1$$时刻电流变化率最大，感应电动势最大（A正确）。$$t_2$$时刻电流方向改变，但感应电流方向不变（B错误）。$$t_3 \sim t_4$$时间内，$$b$$环感应电流方向与$$a$$环相反（C正确）。$$t_2$$时刻感应电动势为零（D错误）。因此正确的是AC。
