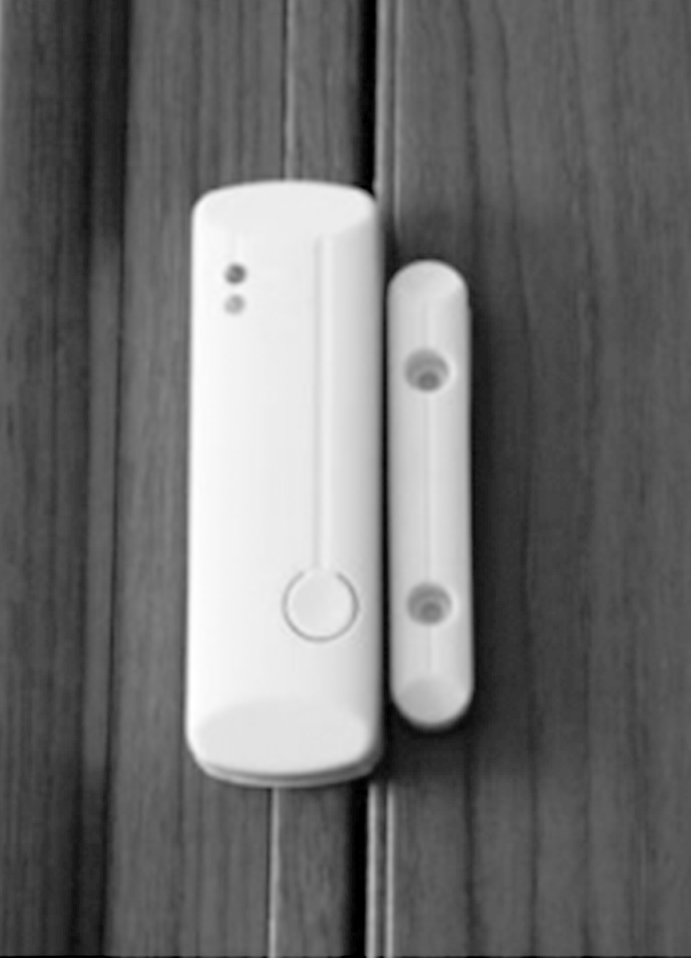

正确率40.0%如图所示的门磁系统，强磁棒固定在门框上，线圈和发射系统固定在房门上，当房门关闭时穿过线圈的磁通量最大，当线圈中出现一定强度的电压、电流信号时，自动触发后面的信号发射系统，远程向后台发出报警信号，下列说法中正确的是（）
B
A.门磁系统的工作原理是利用了电流的磁效应
B.当房门缓慢打开时门线圈中电压、电流较小
C.房门不动时，线圈中会产生恒定的电流
D.将强磁棒与线圈和发射系统交换位置后不能起到报警的作用
2、['电磁感应现象的应用']正确率40.0%

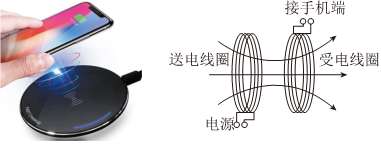

手机无线充电真神奇，它方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交替变化的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是$${{(}{)}}$$
A.电磁铁
B.电磁继电器
C.电动机
D.动圈式话筒

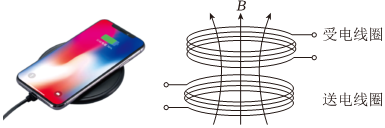

3、['电磁感应现象的应用'， '对楞次定律的理解及应用'， '法拉第电磁感应定律的表述及表达式']正确率80.0%手机无线充电是比较新颖的充电方式。如图所示电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈两端接上正弦式交流电，就会在邻近的受电线圈中产生感应电动势，最终实现为手机电池充电。下列说法正确的是$${{(}{)}}$$
A.受电线圈中的感应电动势周期性变化
B.受电线圈中的感应电动势恒定不变
C.受电线圈中电流方向始终与送电线圈中电流方向相同
D.受电线圈中电流方向始终与送电线圈中电流方向相反
4、['电磁感应现象的应用']正确率40.0%
用如图所示的器材$${{“}}$$
B
A.将线圈$${{1}}$$全部放入线圈$${{2}}$$中，然后向左较快或较慢推动滑片时，灵敏电流计指针均向左偏转，且偏转角度不同
B.将线圈$${{1}}$$全部放入线圈$${{2}}$$中，然后向右较快或较慢推动滑片时，灵敏电流计指针均向左偏转，且偏转角度不同
C.滑片置于中间位置不动，将线圈$${{1}}$$从线圈$${{2}}$$中的同一位置较快或较慢抽出，灵敏电流计的措针偏转方向不同，偏转角度也不同
D.滑片置于中间位置不动，将线圈$${{1}}$$从图示位置较快或较慢放入线圈$${{2}}$$中，灵敏电流计的指针偏转方向相同，偏转角度也相同
5、['安培力的大小简单计算及应用'， '电磁感应现象的应用'， '感应电流方向的判定（右手定则）'， '法拉第电磁感应定律的理解及应用']正确率60.0%
如图所示，几位同学利用铜芯电缆线和灵敏电流计连成闭合回路做摇绳发电的探究实验：假设图中情景发生在赤道，地磁场方向与地面平行，由南指向北，图中摇绳同学是沿东西站立的，甲同学站在西边，手握导线的$${{A}}$$
B
A.若仅减小$${{A}{B}}$$段摇绳的长度，观察到灵敏电流计指针摆动角度增大
B.当摇绳向下运动时，$${{A}}$$点电势比$${{B}}$$点电势低
C.当电缆线摇到最低点时，电缆线所受安培力最大
D.如果甲乙两位同学改为南北站向摇绳发电效果更好
6、['电磁感应现象的应用'， '交变电流的产生及其变化规律']正确率60.0%交流发电机发电的示意图如图所示，线圈的$${{A}{B}}$$边连在金属滑环$${{K}}$$上，$${{C}{D}}$$边连在金属滑环$${{L}}$$上，线圈在转动时可以通过滑环和电刷保持与外电路相连。线圈转动过程中，下列说法中正确的是（）
D
A.转到图甲位置时，通过线圈的磁通量变化率最大
B.转到图乙位置时，线圈中产生的感应电动势为零
C.转到图丙位置时，线圈中产生的感应电流最大
D.转到图丁位置时，$${{A}{B}}$$边感应电流方向为$${{A}{→}{B}}$$
7、['电磁感应现象的应用']正确率60.0%下列说法正确的是$${{(}{)}}$$
A
A.电磁灶是利用电磁感应原理制成的
B.用陶瓷容器盛放食物在电磁灶上加热
C.磁带录音机的工作过程与磁现象无关
D.电脑磁盘不是用磁粉记录信息
8、['电磁感应现象的应用'， '电磁振荡的产生'， '电磁感应中的功能问题']正确率80.0%利用所学物理知识，可以初步了解常用的公交一卡通$${{(}{I}{C}}$$卡$${{)}}$$的工作原理及相关问题。$${{I}{C}}$$卡内部有一个由电感线圈$${{L}}$$和电容$${{C}}$$构成的$${{L}{C}}$$振荡电路。公交车上的读卡机$${{(}}$$刷卡时“嘀”的响一声的机器$${{)}}$$向外发射某一特定频率的电磁波。刷卡时，$${{I}{C}}$$卡内的线圈$${{L}}$$中产生感应电流，给电容$${{C}}$$充电，达到一定的电压后，驱动卡内芯片进行数据处理和传输。下列说法正确的是$${{(}{)}}$$
B
A.$${{I}{C}}$$卡工作所需要的能量来源于卡内的电池
B.仅当读卡机发射该特定频率的电磁波时，$${{I}{C}}$$卡才能有效工作
C.若读卡机发射的电磁波偏离该特定频率，则线圈$${{L}}$$中不会产生感应电流
D.$${{I}{C}}$$卡只能接收读卡机发射的电磁波，而不能向读卡机传输自身的数据信息
9、['电磁感应现象的应用'， '涡流']正确率80.0%金属探测器$${{(}}$$如图$${{)}}$$是用来探测金属的仪器，关于其工作原理，下列说法中正确的是$${{(}{)}}$$
D
A.探测器内的探测线圈会产生稳定的磁场
B.只有有磁性的金属物才会被探测器探测到
C.探测到金属物是因为探测器中产生了涡流
D.探测到金属物是因为金属物中产生了涡流
10、['电磁感应现象的应用'， '涡流']正确率80.0%
图甲所示是工业上探测物件表面层内部是否存在缺陷的涡流探伤技术的原理图，其原理是用通电线圈使物件内产生涡电流，借助探测线圈测定涡电流的改变，从而获得物件内部是否断裂及位置的信息。如图乙所示的是一个由带铁芯的线圈$${{L}}$$、开关$${{S}}$$和电源连接起来的跳环实验装置，将一个套环置于线圈$${{L}}$$上且使铁芯穿过其中，闭合开关$${{S}}$$的瞬间，套环将立刻跳起。对以上两个实例的理解正确的是：$${{(}{)}}$$
C
A.涡流探伤技术运用了电流的热效应，跳环实验演示了自感现象
B.涡流探伤技术所探测的物件必须是导电材料，但是跳环实验所用的套环可以是塑料的
C.金属探伤时接的是交流电，跳环实验装置中接的是直流电
D.涡流探伤技术和跳环实验两个实例中的线圈所连接的电源可以都是恒压直流电源
1. 解析：
门磁系统的工作原理是电磁感应。当房门关闭时，穿过线圈的磁通量最大；当房门打开时，磁通量变化，线圈中产生感应电动势和电流。选项分析：
A. 错误，利用的是电磁感应，而非电流的磁效应。
B. 正确，缓慢打开时磁通量变化率小，感应电压和电流较小。
C. 错误，房门不动时磁通量不变，不会产生电流。
D. 错误，交换位置后仍能报警，只要磁通量变化即可。
正确答案：B。
2. 解析：
受电线圈的工作原理是电磁感应，将变化的磁场转化为感应电流。选项分析：
A. 电磁铁利用电流的磁效应，不符合。
B. 电磁继电器利用电磁铁控制电路，不符合。
C. 电动机利用磁场对电流的作用力，不符合。
D. 动圈式话筒利用声波振动使线圈切割磁感线产生感应电流，符合。
正确答案：D。
3. 解析：
无线充电中，送电线圈通交流电产生变化的磁场，受电线圈中感应电动势周期性变化。选项分析：
A. 正确，感应电动势随磁场变化周期性变化。
B. 错误，感应电动势非恒定。
C. 错误，电流方向周期性变化，不一定相同。
D. 错误，电流方向周期性变化，不一定相反。
正确答案：A。
4. 解析：
实验探究电磁感应现象，感应电流方向与磁通量变化率有关。选项分析：
A. 错误，较快或较慢推动滑片时，指针偏转方向可能不同。
B. 错误，向右推动滑片时，指针偏转方向可能与向左不同。
C. 错误，较快或较慢抽出时，指针偏转方向相同，但角度不同。
D. 正确，较快或较慢放入线圈时，磁通量变化方向相同，指针偏转方向相同。
正确答案：D。
5. 解析：
摇绳发电利用导线切割地磁场产生感应电动势。选项分析：
A. 正确，减小摇绳长度会增大速度，感应电流增大。
B. 正确，向下运动时，A点电势低于B点（右手定则）。
C. 错误，最低点时速度为零，感应电流为零，安培力最小。
D. 错误，南北站立时导线不切割地磁场，无法发电。
正确答案：A、B。
6. 解析：
交流发电机中，感应电动势与磁通量变化率相关。选项分析：
A. 错误，图甲位置磁通量最大，变化率为零。
B. 正确，图乙位置磁通量变化率为零，感应电动势为零。
C. 错误，图丙位置感应电动势最大，但电流取决于外电路。
D. 正确，图丁位置AB边切割磁感线方向为A→B。
正确答案：B、D。
7. 解析：
电磁灶利用涡流加热，需用铁质容器。选项分析：
A. 正确，电磁灶利用电磁感应产生涡流。
B. 错误，陶瓷容器不导电，无法加热。
C. 错误，磁带录音机利用磁记录信息。
D. 错误，电脑磁盘用磁粉记录信息。
正确答案：A。
8. 解析：
IC卡通过电磁感应获取能量，需特定频率电磁波谐振。选项分析：
A. 错误，能量来源于读卡机的电磁波。
B. 正确，只有特定频率才能谐振。
C. 错误，偏离频率仍可能产生感应电流，但较弱。
D. 错误，IC卡可向读卡机传输数据。
正确答案：B。
9. 解析：
金属探测器利用交变磁场在金属中产生涡流。选项分析：
A. 错误，探测器产生变化的磁场。
B. 错误，所有金属均可探测。
C. 错误，探测器检测的是金属中的涡流。
D. 正确，金属中涡流导致探测器信号变化。
正确答案：D。
10. 解析：
涡流探伤需导电材料，跳环实验需套环导电。选项分析：
A. 错误，跳环实验演示电磁感应，非自感。
B. 错误，跳环实验套环必须导电。
C. 正确，探伤用交流电，跳环可用直流电。
D. 错误，涡流探伤需交流电。
正确答案：C。
