$${{L}{C}}$$振荡电路既可产生特定频率的信号，也可从复杂的信号中分离出特定频率的信号，是许多电子设备中的关键部件。如图所示，某时刻线圈中磁场方向向上，且电路中的电流正在增加，下列说法正确的是$${{(}{)}}$$
A.电容器正在充电
B.电路中的电场能正在增大
C.电容器上极板带正电
D.电容器两极板间的电场强度正在减小
2、['电容器的动态分析'， '电磁振荡的产生'， '电磁振荡中的能量变化']正确率80.0%如图所示$${，{i}{−}{t}}$$图像表示$${{L}{C}}$$振荡电路的电流随时间变化的图像.在$${{t}{=}{0}}$$时刻，回路中电容器的上极板$${{(}{M}}$$板)带正电，两极板间有一带电尘埃处于静止状态.下列说法正确的是（）
C
A.尘埃带正电
B.在$${{0}}$$～$${{t}_{1}}$$时间里，回路的磁场能在减小
C.在$${{t}_{1}}$$～$${{t}_{2}}$$时间里，电容器两板间电压在增大
D.在$${{t}_{3}}$$时刻，尘埃的加速度为零
3、['电磁振荡的产生'， '电磁波'， '无线电波的发射与接收']正确率80.0%
$${{2}{0}{2}{2}}$$年$${{3}}$$月$${{8}}$$日，航天员王亚平从空间站送来的“国际妇女节”节日祝福通过电磁波传播到祖国各地，下列关于电磁波的说法正确的是$${{(}{)}}$$
A.只要有磁场就能产生电磁波
B.麦克斯韦预言了电磁波的存在
C.电磁波不能在真空中传播
D.$${{L}{C}}$$振荡电路的频率越高，发射电磁波的本领越低

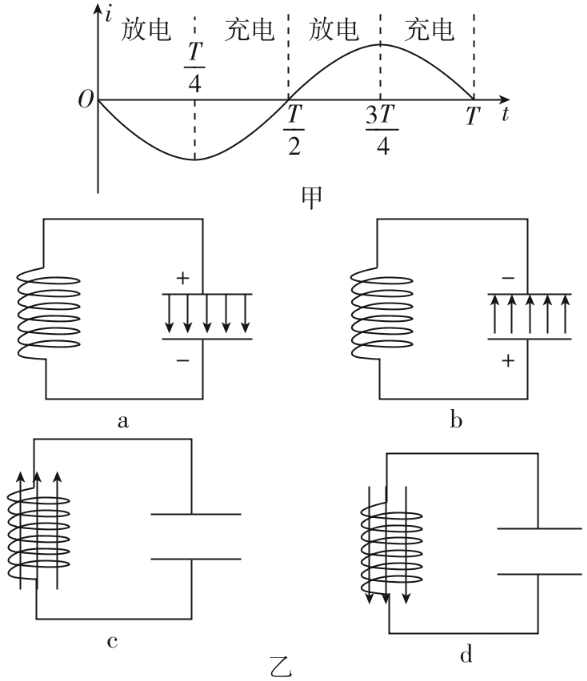

4、['电磁振荡的产生']正确率40.0%如图所示，图甲是$${{L}{C}}$$振荡回路中电流随时间的变化关系.若以图乙回路中顺时针方向的电流为正$${，{a}}$$、$${{b}}$$、$${{c}}$$、$${{d}}$$均为电场能或磁场能最大的时刻，则下列说法正确的是（）
B
A.图乙中的$${{a}}$$是电场能最大的时刻，对应图甲中的$$\frac{3 T} {4}$$时刻
B.图乙中的$${{b}}$$是电场能最大的时刻，此后的$$\frac{T} {4}$$内电流方向为正
C.图乙中的$${{c}}$$是磁场能最大的时刻，对应图甲中的$$\frac{3 T} {4}$$时刻
D.图乙中的$${{d}}$$是磁场能最大的时刻，此后电容器的下极板将充上正电荷
5、['电磁场'， '电磁波'， '电磁振荡的产生']正确率60.0%如图所示的$$A. \， B. \， C. \， D$$四种磁场变化情况中能产生图$${{7}}$$所示的电场是$${{(}{)}}$$
C
A.
B.
C.
D.
正确率60.0%关于电磁波及其应用，下列说法正确的是（）
B
A.变化的磁场不能产生电场
B.电视机接收的既有声音信号，还有图象信号
C.可见光不是电磁波
D.电磁波没有能量
7、['电磁振荡的产生']正确率60.0%如图甲所示的$${{L}{C}}$$振荡电路中电容器极板$${{1}}$$上的电荷量随时间变化的曲线如图乙所示，则（）
甲乙（）
D
A.$${{a}}$$、$${{c}}$$两时刻电路中电流最大，方向相同
B.$${{a}}$$、$${{c}}$$两时刻电路中电流最大，方向相反
C.$${{b}}$$、$${{d}}$$两时刻电路中电流最大，方向相同
D.$${{b}}$$、$${{d}}$$两时刻电路中电流最大，方向相反
8、['电磁振荡的产生'， '电磁振荡的周期和频率']正确率40.0%如图甲所示的振荡电路中，电容器两极板间的电压随时间变化的规律如图乙所示，则电路中振荡电流随时间变化的图像是图中的(回路中振荡电流以逆时针方向为正)（）
D
A.
B.
C.
D.
正确率40.0%关于电磁场和电磁波，下列说法正确的是（）
C
A.任何电场都会产生磁场
B.任何磁场都会产生电场
C.麦克斯韦预言了电磁波的存在
D.电磁波是纵波，可以在真空中传播
10、['电磁振荡的产生'， '电磁振荡中的能量变化']正确率80.0%如图所示，$${{L}}$$为一电阻可忽略的线圈，$${{D}}$$为一灯泡，$${{C}}$$为电容器，开关$${{S}}$$处于闭合状态，灯泡$${{D}}$$正常发光，现突然断开$${{S}}$$，并开始计时，能正确反映电容器$${{a}}$$极板上电荷量$${{q}}$$随时间变化的图象是下图中的$${{(}}$$图中$${{q}}$$为正值表示$${{a}}$$极板带正电$${{)}{(}{)}}$$
B
A.
B.
C.
D.
1. 题目分析：线圈磁场方向向上且电流增加，说明磁场能增大，电场能转化为磁场能，电容器正在放电。电场能减小，电容器极板电荷量减少，电场强度减小。根据楞次定律，电流方向为顺时针，下极板带正电。
正确答案：D
2. 题目分析：
A. $$t=0$$ 时刻 M 板带正电，尘埃静止说明带负电。
B. $$0-t_1$$ 电流增大，磁场能增大。
C. $$t_1-t_2$$ 电流减小，电容器充电，电压增大。
D. $$t_3$$ 时刻电流最大，电场能为零，尘埃受力为零，加速度为零。
正确答案：D
3. 题目分析：
A. 错误，变化的磁场才能产生电场。
B. 正确，麦克斯韦预言了电磁波。
C. 错误，电磁波可以在真空中传播。
D. 错误，频率越高，发射本领越强。
正确答案：B
4. 题目分析：
A. 错误，a 是磁场能最大时刻，对应 $$t=0$$ 或 $$t=T$$。
B. 错误，b 是电场能最大时刻，此后电流方向为负。
C. 错误，c 是磁场能最大时刻，对应 $$t=T/2$$。
D. 正确，d 是磁场能最大时刻，此后下极板充正电。
正确答案：D
5. 题目分析：根据法拉第电磁感应定律，变化的磁场产生电场。图7中电场方向周期性变化，对应磁场变化率周期性变化且方向相反。
正确答案：B
6. 题目分析：
A. 错误，变化的磁场可以产生电场。
B. 正确，电视机接收的信号包含声音和图像。
C. 错误，可见光是电磁波。
D. 错误，电磁波有能量。
正确答案：B
7. 题目分析：电荷量最大时电流为零（b、d 时刻），电荷量为零时电流最大（a、c 时刻）。根据图乙，a、c 时刻电流方向相反。
正确答案：B
8. 题目分析：电流与电压变化率成正比，相位差 $$90^\circ$$。图乙中电压最大时电流为零，电压为零时电流最大，且电流方向与电压变化率方向一致。
正确答案：C
9. 题目分析：
A. 错误，变化的电场才能产生磁场。
B. 错误，变化的磁场才能产生电场。
C. 正确，麦克斯韦预言了电磁波。
D. 错误，电磁波是横波。
正确答案：C
10. 题目分析：断开 S 后，LC 回路开始振荡。初始时 a 极板带正电，电荷量最大，随后按余弦规律变化，振幅逐渐减小（有阻尼）。
正确答案：B
