正确率0.0%
如图所示，直线$${{A}}$$为电源路端电压与总电流关系的伏安图线，直线$${{B}}$$为电阻$${{R}}$$两端电压与通过该电阻电流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是$${{(}{)}}$$
A.$${{2}{W}{{6}{6}{.}{7}}{％}}$$
B.$${{2}{W}{{3}{3}{.}{3}}{％}}$$
C.$${{4}{W}{{3}{3}{.}{3}}{％}}$$
D.$${{4}{W}{{6}{6}{.}{7}}{％}}$$
2、['闭合电路的欧姆定律'， '闭合电路的动态分析'， '电功与电功率定义、表达式、物理意义及简单应用']正确率40.0%
在如图所示的电路中，两个灯泡均发光，当滑动变阻器$${{R}}$$的滑动触头向下滑动时，则$${{(}{)}}$$
A.$${{A}}$$灯变亮
B.$${{B}}$$灯变亮
C.电源的输出功率减小
D.电源的工作效率减小
3、['串、并联电路的规律'， '电功与电功率定义、表达式、物理意义及简单应用']正确率80.0%
定值电阻$${{R}_{1}}$$、$${{R}_{2}}$$、$${{R}_{3}}$$的阻值均为$${{2}{Ω}}$$，在电路中所消耗的电功率的最大值分别为$${{1}{0}{W}}$$、$${{1}{0}{W}}$$、$${{2}{W}}$$，现将这三个电阻按照如图所示的方式连接，则这部分电路消耗的电功率的最大值为$${{(}{)}}$$
A.$${{2}{2}{W}}$$
B.$${{1}{2}{W}}$$
C.$${{1}{5}{W}}$$
D.$${{1}{6}{W}}$$
4、['电功与电功率定义、表达式、物理意义及简单应用']正确率40.0%室内有五种用电器：$$1. 5 \; k W$$的电饭锅，$${{2}{0}{0}{W}}$$的电冰箱，$${{7}{5}{0}{W}}$$的取暖器，$${{2}{5}{0}{W}}$$的电视机和$${{2}{k}{W}}$$的空调机，供电电压是$${{2}{2}{0}{V}}$$，进线处有$${{1}{3}{A}}$$的保险丝，为不使保险丝烧断，下列用电器不能同时使用的是$${{(}{)}}$$
C
A.电饭锅和电冰箱
B.取暖器和空调机
C.电饭锅和空调机
D.电冰箱$${、}$$电视机和空调机
5、['电功与电功率定义、表达式、物理意义及简单应用']正确率60.0%一个标有$${{“}{{2}{2}{0}}{V}}$$$${{6}{0}{W}{”}}$$的白炽灯泡，当用多用电表的欧姆挡去测量它的电阻时，其阻值（）
D
A.接近$${{8}{0}{7}{Ω}}$$
B.接近于$${{3}{.}{7}{Ω}}$$
C.明显大于$${{8}{0}{7}{Ω}}$$
D.明显小于$${{8}{0}{7}{Ω}}$$
6、['理想变压器基本规律'， '电功与电功率定义、表达式、物理意义及简单应用'， '变压器与电路的综合应用']正确率60.0%

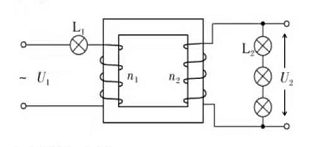

如图所示，理想变压器原$${、}$$
B
A.$$U_{1} \colon~ U_{2}=3 \colon~ 4$$
B.$$U_{1} \colon~ U_{2}=4 \colon~ 3$$
C.若将$${{L}_{1}}$$短路，则副线圈的三个灯泡仍能正常发光
D.若将$${{L}_{2}}$$短路，则副线圈的每个灯泡两端的电压变为额定电压的$$\begin{array} {l l} {\frac{3} {2}} \\ \end{array}$$倍
7、['电动势的定义式、单位、物理意义及决定因素'， '电功与电功率定义、表达式、物理意义及简单应用']正确率40.0%下列有关电压和电动势的说法中正确的是（）
C
A.一个闭合电路的路端电压其实就等于电源的电动势
B.电压和电动势的单位相同，所以电压和电动势其实是同一物理量的不同说法
C.某段电路电压为$${{1}{.}{5}{V}}$$，表明当$${{1}{C}}$$电荷通过该电路时电路消耗了$${{1}{.}{5}{J}}$$的电能
D.某电源电动势为$${{1}{.}{5}{V}}$$，表明当$${{1}{C}}$$电荷通过该电源时电源消耗了$${{1}{.}{5}{J}}$$的电能
8、['焦耳定律的应用'， '电路中的能量转化--非纯电阻电路'， '电功与电功率定义、表达式、物理意义及简单应用']正确率40.0%额定电压$${、}$$额定功率均相同的电吹风机$${、}$$电热水壶和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是$${{(}{)}}$$
B
A.电吹风机最多
B.电热水壶最多
C.日光灯最多
D.一样多
9、['串、并联电路的规律'， '电功与电功率定义、表达式、物理意义及简单应用']正确率60.0%如图所示，当$${{A}{B}}$$间加上电压时，$$R_{1}， ~ R_{2}， ~ R_{3}$$三个电阻上消耗的功率相等，则三电阻的阻值之比$$R_{1} \colon~ R_{2} \colon~ R_{3}$$为（）
A
A.$$1 : ~ 1 : ~ 4$$
B.$$1 : ~ 1 : ~ 1$$
C.$$1 \colon~ 1 \colon~ 2$$
D.$$2_{:} ~ 2_{:} ~ 1$$
10、['闭合电路的欧姆定律'， '电源和电流'， '电功与电功率定义、表达式、物理意义及简单应用']正确率80.0%一定值电阻两端加上某一稳定电压，经一段时间通过该电阻的电荷量为$${{0}{.}{2}{C}}$$，消耗的电能为$${{0}{.}{6}{J}}$$。为在相同时间内使通过该电阻的电荷量为$${{0}{.}{6}{C}}$$，则在其两端需加的电压为$${{(}{)}}$$
D
A.$${{1}{V}}$$
B.$${{3}{V}}$$
C.$${{6}{V}}$$
D.$${{9}{V}}$$
1. 根据伏安特性曲线，直线A的纵截距为电源电动势$$E=3V$$，横截距为短路电流$$I=2A$$，内阻$$r=\frac{E}{I}=1.5Ω$$。直线B的斜率表示电阻$$R=1Ω$$。当电源与电阻组成闭合电路时，工作点为两直线交点，此时电流$$I=1A$$，输出电压$$U=2V$$。输出功率$$P=UI=2W$$，效率$$\eta=\frac{U}{E}=66.7\%$$。故选A。
3. 由$$P_{max}=\frac{U^2}{R}$$可得各电阻允许的最大电压：$$R_1$$和$$R_2$$为$$\sqrt{10×2}≈4.47V$$，$$R_3$$为$$\sqrt{2×2}=2V$$。在并联部分，$$R_1$$和$$R_2$$两端电压相同，取较小值$$4.47V$$；整体电路最大功率为$$\frac{4.47^2}{2}+\frac{4.47^2}{2}+\frac{2^2}{2}=10+10+2=22W$$。故选A。
5. 灯泡正常工作时的电阻$$R=\frac{U^2}{P}=\frac{220^2}{60}≈807Ω$$。用欧姆表测量的是常温下的电阻，由于灯丝电阻随温度升高而增大，故测量值明显小于807Ω。故选D。
7. 路端电压不等于电动势（A错）。电压和电动势单位相同但物理意义不同（B错）。电压1.5V表示1C电荷通过时消耗1.5J电能（C正确）。电动势1.5V表示电源将1C电荷从负极移到正极消耗1.5J能量（D错）。故选C。
9. 设$$R_1=R_2=R$$，因功率相等，通过$$R_3$$的电流为$$R_1$$和$$R_2$$电流之和。由$$P=I^2R$$得$$I_1=I_2$$，$$I_3=2I_1$$，且$$R_3=\frac{R}{4}$$。故比值$$R_1:R_2:R_3=1:1:4$$。故选A。
