正确率40.0%
如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态。现保持左极板不动，将右极板向左缓慢移动。关于小球所受的电场力大小$${{F}}$$
A
A.$${{F}}$$逐渐增大，$${{T}}$$逐渐增大
B.$${{F}}$$逐渐增大，$${{T}}$$逐渐减小
C.$${{F}}$$逐渐减小，$${{T}}$$逐渐增大
D.$${{F}}$$逐渐减小，$${{T}}$$逐渐减小
2、['电容器的动态分析'， '电磁振荡的产生'， '电磁振荡中的能量变化']正确率80.0%如图所示$${，{i}{−}{t}}$$图像表示$${{L}{C}}$$振荡电路的电流随时间变化的图像.在$${{t}{=}{0}}$$时刻，回路中电容器的上极板$${{(}{M}}$$板)带正电，两极板间有一带电尘埃处于静止状态.下列说法正确的是（）
C
A.尘埃带正电
B.在$${{0}}$$～$${{t}_{1}}$$时间里，回路的磁场能在减小
C.在$${{t}_{1}}$$～$${{t}_{2}}$$时间里，电容器两板间电压在增大
D.在$${{t}_{3}}$$时刻，尘埃的加速度为零
3、['电容器的动态分析'， '电容器']正确率80.0%
如图所示为智能门锁通过指纹方式开锁，是对电容式传感器的运用。电容式传感器上有许多面积相同的小极板，当手指贴在传感器上时，手指的凸起、凹陷部分分别与这些小极板组成许多的小电容器。由于距离的不同，所产生电容器的电容不同。当通过充电让所有的小电容器达到相同电压值后，断开电路连接，让所有的小电容器进行放电，电容值小的电容器将很快结束放电。根据放电快慢的不同就可以形成对应的指纹图像，与系统记录的指纹图像进行匹配。根据以上信息，下列说法中正确的是$${{(}{)}}$$
A
A.手指凸起部分所形成的电容器储存电荷的本领更大
B.手指凹陷部分所形成的电容器储存电荷的本领更大
C.手指轻按与重按传感器相比，手指在同一位置所形成的电容器储存电荷的本领相同
D.手指轻按与重按传感器相比，手指在同一位置轻按时所形成的电容器储存电荷的本领更大

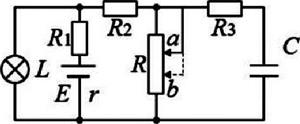

4、['电容器的动态分析'， '闭合电路的动态分析']正确率40.0%在如图所示的电路中，$${{R}_{1}{>}{r}}$$，将滑动变阻器的$${{R}}$$的滑片从位置$${{a}}$$向下滑动到位置$${{b}}$$的过程中，电路均处于稳定状态，下列判断正确的是（）
A
A.电源的输出功率$${{P}}$$增大
B.灯泡$${{L}}$$的亮度变亮
C.电容器$${{C}}$$所带电荷量$${{Q}}$$增大
D.电阻$${{R}_{1}}$$消耗的热功率$${{P}_{1}}$$减小
5、['电容器的充、放电与储能'， '电容器的动态分析'， '闭合电路欧姆定律内容、表达式、及其能量分析'， '闭合电路的动态分析']正确率40.0%
如图所示，电源的内阻不计，电动势为
，电容 $$C=4 0 \mu F$$ ，则下列说法正确的是（ ）
D
A.开关断开时，电容器不带电
B.将开关闭合，电容器充电
C.将开关闭合，稳定时电容器的电荷量为$$4. 8 \times1 0^{-4} C$$
D.若现开关处闭合状态，将开关$${{S}}$$断开，到再次稳定后，通过$${{R}_{1}}$$的总电荷量为$$3. 2 \times1 0^{-4} C$$
6、['电容器的动态分析']正确率19.999999999999996%
如图所示，平行板电容器与电动势为$${{E}}$$
B
A.带电油滴将向上偏转
B.带电油滴的动能将增大
C.电容器的电容减小，极板带电量将增大
D.电流计有示数，且电流方向是从$${{b}}$$到$${{a}}$$
7、['电容器的动态分析']正确率60.0%一平行电容器两极板之间充满云母介质，充满电后与电源断开．若将云母介质移出，则电容器（）
A
A.电容器的电压变大，极板间的电场强度变大
B.电容器的电压变小，极板间的电场强度变大
C.电容器的电压变大，极板间的电场强度不变
D.电容器的电压变小，极板间的电场强度不变
8、['电容器的动态分析']正确率40.0%如图所示，平行板电容器两极板水平放置，现将其与电动势为正的直流电源相连，电容器下极板接地。$${{P}}$$为电容器中的一点，闭合开关$${{S}}$$一段时间后断开，平行板电容器的下极板不动，将上极板缓慢向上移动一小段距离，下列说法正确的是$${{(}{)}}$$
A
A.电容器的电容减小
B.电容器上极板电势不变
C.$${{P}}$$点的电势将升高
D.平行板电容器间的电场强度增大
9、['电容'， '电容器的动态分析']正确率0.0%
基于人的指纹具有唯一性和终身不变性的特点，科学家们发明了指纹识别技术。目前许多国产手机都有指纹解锁功能，常用的指纹识别传感器是电容式传感器，如图所示。指纹的凸起部分叫做“嵴”，凹下部分叫做“峪”，传感器上有大量面积相同的小极板，当手指贴在传感器上时，这些小极板和与之正对的皮肤表面就形成了大量的小电容器，由于距离不同，所以这些小电容器的电容不同。此时传感器给所有的小电容器充电达到某一电压值，然后开始放电，其中电容值较小的小电容器放电较快，于是根据放电快慢的不同，就可以探测到嵴和峪的位置，从而形成指纹的图象数据。根据以上信息，下列说法中正确的是$${{(}{)}}$$
C
A.在峪处形成的小电容器电容较大
B.在峪处形成的小电容器放电较慢
C.在嵴处形成的小电容器充电后带电量较大
D.潮湿的手指对指纹识别没有任何影响
10、['电容器的动态分析']正确率80.0%
如图所示，一平行板电容器与直流电源连接，一带电油滴位于极板间的$${{P}}$$点且恰好处于平衡状态。现将电容器的极板非常缓慢地错开一些减小正对面积，其他条件不变，那么在错开的过程中$${{(}{)}}$$
C
A.电容器的电容$${{C}}$$增大
B.电容器的电荷量$${{Q}}$$增加
C.油滴静止不动，电流计中的电流从$${{N}}$$流向$${{M}}$$
D.油滴将向下加速运动，电流计中的电流从$${{N}}$$流向$${{M}}$$
1. 解析：
平行板电容器与电源相连，电压$$U$$恒定。右极板左移时，板间距$$d$$减小，由电容公式$$C = \frac{\epsilon S}{4\pi k d}$$知$$C$$增大。电荷量$$Q = CU$$也随之增大。电场强度$$E = \frac{U}{d}$$增大，小球所受电场力$$F = qE$$增大。分析受力平衡：$$T \cos \theta = mg$$，$$T \sin \theta = F$$。因$$F$$增大，$$\theta$$增大，故$$T$$增大。答案为A。
2. 解析：
$$t=0$$时$$M$$板带正电，电场方向向下，尘埃静止说明带负电（A错误）。$$0 \sim t_1$$电流减小，电容器充电，磁场能转化为电场能（B错误）。$$t_1 \sim t_2$$电流反向增大，电容器放电，电压减小（C错误）。$$t_3$$时刻电流最大，电容器放电完毕，电场为零，尘埃受力平衡，加速度为零（D正确）。答案为D。
3. 解析：
电容$$C$$与极板距离$$d$$成反比，凸起部分$$d$$小，$$C$$大，储存电荷本领更强（A正确，B错误）。轻按与重按改变$$d$$，影响$$C$$（C错误）。轻按$$d$$更大，$$C$$更小（D错误）。答案为A。
4. 解析：
滑片下移，$$R$$减小，总电阻减小，电流增大。电源输出功率$$P = UI$$，因$$R_1 > r$$，外电阻减小使$$P$$增大（A正确）。路端电压$$U = E - Ir$$减小，灯泡变暗（B错误）。$$R_1$$功率$$P_1 = I^2 R_1$$增大（D错误）。电容器电压为$$R_2$$分压，$$R_2$$电流减小，其电压减小，$$Q = CU$$减小（C错误）。答案为A。
5. 解析：
开关断开时，电容器两端电压为$$12V$$，带电（A错误）。闭合后，$$R_1$$分压$$8V$$，稳定时$$Q = CU = 40 \times 10^{-6} \times 8 = 3.2 \times 10^{-4} C$$（B、C错误）。断开后电容器电压升至$$12V$$，电荷量变为$$4.8 \times 10^{-4} C$$，增加$$1.6 \times 10^{-4} C$$通过$$R_1$$（D错误）。注意题目描述矛盾，实际闭合时电荷量为$$3.2 \times 10^{-4} C$$，断开后为$$4.8 \times 10^{-4} C$$，故通过$$R_1$$的电荷量为两者之差$$1.6 \times 10^{-4} C$$，但选项无此答案，可能题目有误。
6. 解析：
右极板上移，正对面积$$S$$减小，电容$$C$$减小。电压恒定，$$Q = CU$$减小，电容器放电，电流从$$b$$到$$a$$（D正确）。电场强度$$E = \frac{U}{d}$$不变，油滴受力平衡，不动（A错误），动能不变（B错误）。答案为D。
7. 解析：
断开电源后$$Q$$不变，移出云母介质（$$\epsilon$$减小），由$$C = \frac{\epsilon S}{4\pi k d}$$知$$C$$减小。电压$$U = Q/C$$增大，电场强度$$E = \frac{U}{d} = \frac{Q}{Cd} = \frac{4\pi k Q}{\epsilon S}$$，因$$Q$$和$$S$$不变，$$E$$不变。答案为C。
8. 解析：
上极板上移，$$d$$增大，$$C$$减小（A正确）。断开后$$Q$$不变，$$E = \frac{U}{d} = \frac{Q}{Cd} = \frac{4\pi k Q}{\epsilon S}$$不变（D错误）。$$P$$点与下极板距离不变，电势差$$\Delta \varphi = E \cdot \Delta d$$不变，但下极板接地，故$$P$$点电势升高（C正确）。上极板电荷量不变，电势随$$d$$增大而升高（B错误）。答案为A、C。
9. 解析：
峪处$$d$$大，$$C$$小，放电快（A、B错误）。嵴处$$C$$大，充电后$$Q = CU$$更大（C正确）。潮湿手指改变介电常数，影响$$C$$（D错误）。答案为C。
10. 解析：
极板错开减小$$S$$，$$C$$减小（A错误）。电压恒定，$$Q = CU$$减小，电容器放电，电流从$$N$$到$$M$$（C正确）。$$E = \frac{U}{d}$$不变，油滴静止（D错误）。答案为C。
