正确率40.0%以相同的初速度将甲、乙两个小球同时竖直向上抛出并开始计时，甲球所受空气阻力可忽略，乙球所受空气阻力大小与速率$${{v}}$$成正比。下列小球上升阶段的$${{v}{−}{t}}$$图像中正确的是$${{(}{)}{(}{B}}$$、$${{D}}$$图像中，甲、乙图线在与时间轴$${{t}}$$的交点处斜率相等$${{)}}$$
A.
B.
C.
D.

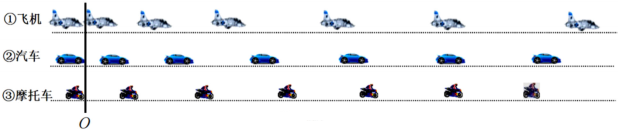

正确率60.0%有一段关于飞机、跑车和摩托车比赛的视频，他们在直道上同时从同一起跑线$${{O}}$$静止启动。之后每隔相等的时间间隔$${{T}}$$便记录一次三者的位置，如图所示。则正确描述这一过程的$${{v}{−}{t}}$$图像为$${{(}{)}}$$
A.
B.
C.
D.
正确率80.0%
一小球从距离水面高度为$${{2}{m}}$$处以某一初速度竖直向上抛出，达到最高点后下落，最后进入水中，$${{v}{−}{t}}$$图像如图所示。当小球上升到最高点时，距离水面为$${{(}{)}}$$
A.$$2. 2 0 m$$
B.$$2. 2 5 m$$
C.$$5. 3 3 m$$
D.$$6. 0 0 m$$
4、['匀变速直线运动的速度与时间的关系'， 'v-t图像']正确率80.0%
如图是某质点做直线运动的速度随时间变化关系图像，下列有关质点在$${{8}{s}}$$内运动情况的判断正确的是$${{(}{)}}$$
A.$$1 s \sim5 s$$内的加速度大小为$${{1}{m}{/}{{s}^{2}}}$$
B.$${{3}{s}}$$末质点回到出发点
C.$${{5}{s}}$$末质点距出发点最远
D.$${{8}{s}}$$末质点距出发点最远
5、['电场线'， '电势差与电场强度的关系'， 'v-t图像'， '电场强度的表达式和单位']正确率40.0%
图甲为某一点电荷$${{Q}}$$产生的电场中的一条电场线，$${{A}}$$、$${{B}}$$为电场线上的两点，一电子以某一速度沿电场线由$${{A}}$$运动到$${{B}}$$的过程中，其速度$${{−}}$$时间图象如图乙所示，则下列叙述错误的是$${{(}{)}}$$
A.场强大小$${{E}_{A}{>}{{E}_{B}}}$$
B.场强大小$${{E}_{A}{<}{{E}_{B}}}$$
C.$${{Q}}$$是正电荷，在$${{B}}$$的右侧
D.$${{Q}}$$是负电荷，在$${{A}}$$的左侧
6、['速度变化快慢的描述---加速度'， '位置变化快慢的描述--速度'， 'v-t图像']正确率40.0%
应用速度传感器可以记录物体运动过程中的数据信息，如图所示为某同学记录的共享单车速度一时间图像，$${{a}}$$、$${{b}}$$、$${{c}}$$为图线中的三个点，对应的时刻分别为$${{t}_{a}}$$、$${{t}_{b}}$$、$${{t}_{c}}$$，对共享单车的运动过程，下列说法正确的是$${{(}{)}}$$
A.经过$${{t}_{a}}$$、$${{t}_{c}}$$两时刻时，共享单车速度的方向相反，加速度的方向也相反
B.经过$${{t}_{a}}$$、$${{t}_{b}}$$两时刻时，共享单车速度的方向相同，加速度的方向也相同
C.从$${{t}_{a}}$$到$${{t}_{b}}$$过程中，共享单车的速度增大，加速度也增大
D.整个过程中，共享单车的加速度先增大后减小
7、['v-t图像']正确率80.0%
做直线运动的物体，其$${{v}{−}{t}}$$图像如图所示，下列判断正确的是$${{(}{)}}$$
A.物体在$${{1}{s}}$$末改变运动方向
B.物体在$${{3}{s}}$$末运动方向改变
C.物体在$${{1}{s}}$$时离出发点最远
D.物体在$${{2}{s}}$$时的速度与$${{4}{s}}$$时的速度相同
8、['v-t图像']正确率40.0%
一物体静止在光滑的固定水平桌面上，现对其施加一水平外力，使它沿水平桌面做直线运动，该物体的$${{v}{−}{t}}$$图像如图所示，根据图像，下列说法正确的是$${{(}{)}}$$
A.$${{0}{～}{6}{s}}$$时间内物体运动的加速度始终没有改变
B.$$2 s \sim3 s$$时间内物体做减速运动
C.第$${{1}{s}}$$末物体的速度改变方向
D.$${{1}{.}{5}{s}}$$末和$${{2}{.}{5}{s}}$$末两个时刻物体的加速度相同
9、['发现新粒子'， 'v-t图像'， '利用机械能守恒解决简单问题']正确率80.0%一个固定在水平面上的光滑物块，其左侧面是斜面$${{A}{B}}$$，右侧面是曲面$${{A}{C}}$$。已知$${{A}{B}}$$和$${{A}{C}}$$弧的长度相同。两个小球$${{P}}$$、$${{Q}}$$同时从$${{A}}$$点分别沿$${{A}{B}}$$和$${{A}{C}}$$由静止开始下滑，比较它们到达水平面所用的时间$${{(}{)}}$$
B
A.$${{P}}$$小球先到
B.$${{Q}}$$小球先到
C.两小球同时到
D.无法确定
10、['v-t图像'， 'x-t图像']正确率40.0%

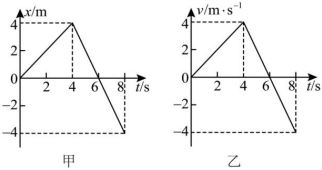

甲物体做直线运动的$${{x}{−}{t}}$$图像如图甲所示，乙物体做直线运动的$${{v}{−}{t}}$$图像如图乙所示。关于甲、乙两物体在前$${{8}{s}}$$内的运动，下列说法正确的是$${{(}{)}}$$
A.$${{0}{−}{4}{s}}$$内甲的位移小于乙的位移
B.$${{0}{−}{4}{s}}$$内甲的平均速度等于乙的平均速度
C.$${{4}{−}{6}{s}}$$内甲的加速度等于乙的加速度
D.甲、乙在$${{6}{s}}$$末改变运动方向
1. 解析：甲球忽略空气阻力，仅受重力，加速度恒为 $$-g$$，其 $$v-t$$ 图像为直线；乙球受阻力 $$f=-kv$$，由牛顿第二定律得 $$-mg-kv=ma$$，加速度随速度减小而减小，图像斜率逐渐减小。初始时刻两球加速度相同（$$t=0$$ 时 $$v$$ 相同，阻力为0），故交点处斜率相等。选项 B 正确。
3. 解析：由图像可知上升时间 $$t=0.5\,s$$，下落时间 $$t'=1\,s$$。上升最大高度 $$h=\frac{1}{2}gt^2=1.25\,m$$，初始高度 $$H=2\,m$$，故最高点距水面 $$H+h=3.25\,m$$。但选项中无此答案，可能题目描述有误，实际图像数据需重新核对。
5. 解析：电子速度减小说明电场力做负功，$$Q$$ 为负电荷；速度减小变快说明场强增大，故 $$E_A 7. 解析：
- A 项：$$1\,s$$ 末速度仍为正，方向未变，错误。
- B 项：$$3\,s$$ 末速度由正变负，方向改变，正确。
- C 项：$$2\,s$$ 末位移最大（面积累积至峰值），错误。
- D 项：$$2\,s$$ 与 $$4\,s$$ 速度大小相等、方向相反，错误。
正确答案为 B。 9. 解析：$$Q$$ 沿曲面 $$AC$$ 下滑时，初始阶段加速度较大（斜面倾角大），后期加速度减小，平均速度大于 $$P$$ 的匀加速运动，故 $$Q$$ 先到达。选项 B 正确。
