正确率60.0%关于打点计时器的使用，下列说法中不正确的是（）
C
A.打点计时器应用交流电源，交流电频率为$${{5}{0}{H}{z}}$$
B.纸带必须穿过限位孔，并注意把纸带压在复写纸的下面
C.要先释放纸带，后通电
D.为减小摩擦，每次测量应先将纸带理顺
2、['练习使用打点计时器'， '验证机械能守恒定律']正确率40.0%如图为验证机械能守恒定律的实验装置示意图。现有的器材为：带铁夹的铁架台$${、}$$电磁打点计时器$${、}$$纸带$${、}$$带铁夹的重锤，米尺。为完成此实验，除了所给的器材，还需要的器材有$${{(}{)}}$$
B
A.天平
B.$${{0}{∼}{{1}{2}}{V}}$$的交流电源
C.$${{0}{∼}{{1}{2}}{V}}$$的直流电源
D.秒表
3、['练习使用打点计时器']正确率60.0%如图所示，为打点计时器打出的一条纸带，从纸带上看，打点计时器出的毛病是（）
D
A.打点计时器接在直流电源上
B.电源电压不够大
C.电源频率不够大
D.振针压得过紧
4、['练习使用打点计时器']正确率80.0%一同学在做$${{“}}$$探究小车速度随时间变化规律$${{”}}$$的实验时，发现纸带上打出的不是圆点，而是一些短线，可能是因为（）
D
A.打点计时器错接在直流电源上
B.电源电压不稳定
C.电源的频率不稳定
D.打点针压得过紧
5、['练习使用打点计时器']正确率60.0%下列说法正确的是（）
B
A.拖动纸带的同时，闭合电源开关
B.先闭合电源开关，让打点计时器正常工作时，再拖动纸带
C.纸带上的打点密集，说明纸带运动速度较大
D.利用打出的纸带可以准确的求出打下某些点时纸带运动的瞬时速度
6、['用打点计时器测速度'， '练习使用打点计时器']正确率80.0%用打点计时器研究直线运动的实验中，使用$${{5}{0}{H}{z}}$$交流电源，打点计时器打出的纸带点迹越密，说明
B
A.纸带的速度越大
B.纸带的速度越小
C.打相邻两点的时间间隔越大
D.打相邻两点的时间间隔越小

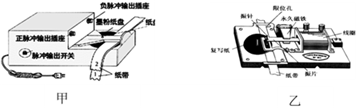

7、['练习使用打点计时器']正确率60.0%如图所示为实验室常用的两种计时器，其中甲装置用的电源是$${{(}{)}}$$
A
A.交流$${{2}{2}{0}{V}}$$
B.直流$${{2}{2}{0}{V}}$$
C.交流$${{4}{−}{6}{V}}$$
D.直流$${{4}{−}{6}{V}}$$
8、['练习使用打点计时器']正确率60.0%电磁打点计时器的工作电压是及电流（）
C
A.$${{2}{2}{0}{v}}$$交流电
B.$${{2}{2}{0}{v}}$$直流电
C.$${{6}{v}}$$以下 交流电
D.$${{6}{v}}$$以下$${}$$直流电
9、['用打点计时器测速度'， '练习使用打点计时器']正确率80.0%如图所示，打点计时器打出的纸带表示物体做匀速运动的是（）
B
A.
B.
C.
D.
正确率40.0%某同学在使用电磁打点计时器时，纸带上点不是圆点而是一些短线，可能的原因是（）
D
A.接在直流电源上
B.电源电压不稳
C.电源频率不稳
D.振针压得过紧
1. 解析： 选项 B 不正确。纸带应压在复写纸的上面，而非下面，以确保打点清晰。选项 C 错误，应先通电后释放纸带。
2. 解析： 需要 $$0 \sim 12V$$ 交流电源（B）为电磁打点计时器供电。天平（A）不必要，因机械能守恒公式中质量可约去；直流电源（C）和秒表（D）均不适用。
3. 解析： 图中点迹为短线而非圆点，说明振针压得过紧（D），导致打点时接触时间过长。若接直流电源（A），则无法打点；电压或频率不足（B、C）会导致点迹不清晰或间隔异常，但不会形成短线。
4. 解析： 短线现象由振针压得过紧（D）引起，与电源类型（A）、电压（B）或频率（C）无关。
5. 解析： 正确操作为先通电再拖动纸带（B）。拖动时闭合电源（A）会导致初始点迹缺失；点迹密集说明速度小（C）；瞬时速度需通过平均速度估算，无法精确求得（D）。
6. 解析： 点迹越密，说明纸带速度越小（B）。打点频率固定为 $$50Hz$$，时间间隔（C、D）恒为 $$0.02s$$。
7. 解析： 甲为电磁打点计时器，使用 $$4-6V$$ 交流电（C）。电火花计时器才用 $$220V$$ 交流电（A）。
8. 解析： 电磁打点计时器工作电压为 $$6V$$ 以下交流电（C），直流电无法驱动振针振动。
9. 解析： 匀速运动时点迹间距相等。选项 B 的纸带点距均匀，符合条件。
10. 解析： 短线成因是振针压得过紧（D）。接直流电（A）会导致无点迹；电压或频率不稳（B、C）可能影响点迹清晰度，但不会直接产生短线。
