正确率40.0%

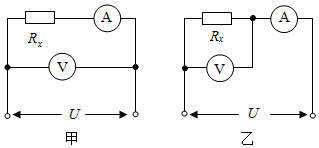

先后按图中甲、乙所示电路测同一未知电阻的阻值$${{R}_{x}}$$，已知两电路的路端电压恒定不变。若按图甲所示电路测得电压表示数为$${{9}{V}}$$，电流表示数为$${{3}{m}{A}}$$；那么按图乙所示电路测得的结果应为$${{(}{)}}$$
A.电压表示数为$${{9}{V}}$$，电流表示数为$${{3}{m}{A}}$$
B.电压表示数为$${{9}{V}}$$，电流表示数小于$${{3}{m}{A}}$$
C.电压表示数小于$${{9}{V}}$$，电阻$${{R}_{x}}$$的实际阻值小于$$3 0 0 0 \Omega$$
D.电压表示数大于$${{9}{V}}$$，电阻$${{R}_{x}}$$的实际阻值大于$$3 0 0 0 \Omega$$
2、['串、并联电路的规律'， '伏安法测电阻'， '电功与电功率定义、表达式、物理意义及简单应用']正确率40.0%金属丝电阻约为$${{5}{Ω}}$$电流表电阻约$${{0}{.}{1}{Ω}}$$，电压表电阻约$${{3}{k}{Ω}}$$。要求在流过金属丝的电流相同情况下，电源消耗功率最小，并能较准确地测出电阻丝的阻值，实验电路应选用下面哪个图$${{(}{)}}$$
D
A.
B.
C.
D.
正确率40.0%两只相同的电阻串联后接到电压为$${{1}{0}{V}}$$的恒压电路上，用一只$$0-5-1 5 V$$的双量程电压表的$${{5}{V}}$$挡测其中一只电阻两端电压时，示数为$${{4}{.}{0}{V}}$$，则换用$${{1}{5}{V}}$$挡测这个电阻两端电压时，示数为（）
C
A.小于$${{4}{.}{0}}$$$${{V}}$$
B.等于$${{4}{.}{0}}$$$${{V}}$$
C.大于$${{4}{.}{0}}$$$${{V}}$$
D.若用$${{5}{V}}$$挡测另一个电阻两端电压时示数为$${{2}{.}{0}{V}}$$
4、['欧姆定律适用条件及其计算'， '误差与有效数字'， '伏安法测电阻']正确率60.0%如图所示为测量未知电阻$${{R}_{x}}$$的部分电路，当开关$${{S}}$$合在$${{a}}$$点时，电压表示数为$${{8}{V}}$$，电流示数为$$0. 0 2 \mathrm{A}$$； 当开关$${{S}}$$合在$${{b}}$$点时，电压表示数为$${{9}{V}}$$，电流表示数为$$0. 0 1 \mathrm{A}$$，则（）
D
A.电压表示数相对变化显著
B.开关$${{S}}$$接在$${{a}}$$点时的测量值更准确
C.未知电阻的真实阻值略小于$${{4}{0}{0}{Ω}}$$
D.未知电阻的真实阻值略小于$${{9}{0}{0}{Ω}}$$
5、['欧姆定律适用条件及其计算'， '伏安法测电阻']正确率60.0%
如图对同一未知电阻$${{R}_{x}}$$
B
A.比$$1 0 2 5 \Omega$$略小
B.比$${{7}{5}{0}{Ω}}$$略大
C.比$$1 0 2 5 \Omega$$略大
D.比$${{7}{5}{0}{Ω}}$$略小
6、['伏安法测电阻']正确率60.0%用伏安法测电阻时有如图所示的甲$${、}$$乙两种接法，下面说法中正确的是（）
A
A.当$${{R}_{x}{≪}{{R}_{A}}}$$时，用甲种接法误差较小，当$${{R}_{x}{≫}{{R}_{A}}}$$时，用乙种接法误差较小
B.当$${{R}_{x}{≫}{{R}_{A}}}$$时，用甲种接法误差较小，当$${{R}_{x}{≪}{{R}_{A}}}$$时，用乙种接法误差较小
C.当$${{R}_{x}{≪}{{R}_{A}}}$$时，用甲种接法误差较小，当$${{R}_{x}{≫}{{R}_{V}}}$$时，用乙种接法误差较小
D.当$${{R}_{x}{≫}{{R}_{V}}}$$时，用甲种接法误差较小，当$${{R}_{x}{≪}{{R}_{A}}}$$时，用乙种接法误差较小
7、['伏安法测电阻']正确率40.0%
用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为$${{0}{.}{2}{Ω}}$$
D
A.选用甲电路测量结果更准确，且测量值大于电阻的真实
B.选用甲电路测量结果更准确，且测量值小于电阻的真实值
C.选用乙电路测量结果更准确，且测量值大于电阻的真实值
D.选用乙电路测量结果更准确，且测量值小于电阻的真实值
8、['伏安法测电阻']正确率40.0%
图为伏安法测量电阻的原理图，图中$${{V}}$$
A
A.该电阻的测量值大于实际值
B.该电阻的测量值小于实际值
C.利用该电路可以测量出该电阻的实际值
D.若将电流表改为内接，也可以测量出该电阻的实际值
9、['伏安法测电阻']正确率40.0%如图所示为伏安法测电阻的一种常用电路．下列分析中正确的是$${{(}{)}}$$
A
A.此接法的测量值大于真实值
B.此接法的测量值小于真实值
C.此接法的测量值等于真实值
D.此接法要求待测电阻值小于电流表内阻
10、['伏安法测电阻']正确率40.0%同学们测量某金属丝的电阻$${{R}_{x}}$$，所用电流表的内阻与$${{R}_{x}}$$相当，电压表可视为理想电压表，以下哪种方案的测量结果更接近真实值（）
B
A.用电流表内接的方法多次测量求其平均值
B.用电流表外接的方法多次测量求其平均值
C.分别用电流表内接和外接的方法各测几组数据，然后求其平均值
D.分别把电压表和电流表单独与待测电阻连接到同一电路中，用测量出的电压值和电流值求出待测电阻的阻值
1. 解析：
图甲为电流表内接法，图乙为电流表外接法。图甲中电压表示数为$$9V$$，电流表示数为$$3mA$$，测得$$R_x$$的阻值为$$R_{测} = \frac{9V}{3mA} = 3000Ω$$。由于电流表内接法测得的电阻值为$$R_x + R_A$$（$$R_A$$为电流表内阻），因此$$R_x$$的真实值小于$$3000Ω$$。
图乙为电流表外接法，电压表分流导致电流表示数偏小，因此电流表示数小于$$3mA$$；而电压表测量的是$$R_x$$两端的真实电压，因此电压表示数仍为$$9V$$。综上，选项B正确。
2. 解析：
题目要求在电流相同的情况下电源消耗功率最小，即电路总电阻最大。由于电压表内阻$$3kΩ$$远大于金属丝电阻$$5Ω$$，应采用电流表外接法（电压表分流影响小）。同时，为了较准确测量，应选择分压式电路（选项C），因为限流式电路可能无法调节到合适的电流值。因此，选项C正确。
3. 解析：
双量程电压表的高挡位内阻更大。用$$5V$$挡测量时，电压表内阻与电阻并联，导致示数$$4.0V$$小于真实值（$$5V$$）。换用$$15V$$挡时，电压表内阻更大，分流更小，示数会更接近真实值，因此大于$$4.0V$$。选项C正确。
4. 解析：
开关接$$a$$时为电流表内接法，测得$$R_{测} = \frac{8V}{0.02A} = 400Ω$$；接$$b$$时为电流表外接法，测得$$R_{测} = \frac{9V}{0.01A} = 900Ω$$。真实值$$R_x$$应介于两者之间，且电流表内接法误差更显著（电压表示数变化大），因此真实值略小于$$400Ω$$。选项A、B、C正确。
5. 解析：
图中为电流表内接法，测得$$R_{测} = R_x + R_A$$。若$$R_{测} = 1025Ω$$且$$R_A$$已知，则$$R_x$$略小于$$1025Ω$$。选项A正确。
6. 解析：
甲为电流表外接法，适合$$R_x \ll R_V$$（电压表分流可忽略）；乙为电流表内接法，适合$$R_x \gg R_A$$（电流表分压可忽略）。因此，选项D正确。
7. 解析：
已知电流表内阻$$0.2Ω$$，若$$R_x$$较大（如$$>1Ω$$），用电流表内接法（乙）误差更小，但测量值为$$R_x + R_A$$，略大于真实值。选项C正确。
8. 解析：
图中为电流表外接法，电压表测量准确，但电流表示数偏大（含电压表分流），导致$$R_{测} = \frac{U}{I}$$偏小。选项B正确。
9. 解析：
图中为电流表内接法，测量值为$$R_x + R_A$$，大于真实值。选项A正确。
10. 解析：
电流表内阻与$$R_x$$相当，外接法电压表分流显著，误差大；内接法电流表分压影响小，更接近真实值。多次测量求平均值可减小随机误差。选项A正确。
