正确率80.0%如图所示有三种实验装置，下列选项中能使装置产生感应电流的操作是$${{(}{)}}$$
A.甲图中，使导体棒$${{A}{B}}$$顺着磁感线方向运动
B.乙图中，使条形磁铁在线圈中保持不动
C.乙图中，使条形磁铁和线圈一起向左平动
D.丙图中，使小螺线管$${{A}}$$在大螺线管$${{B}}$$中保持不动，开关$${{S}}$$闭合瞬间
2、['对楞次定律的理解及应用'， '探究感应电流产生的条件']正确率80.0%
图示装置是某同学探究感应电流产生条件的实验装置。在电路正常接通并稳定后，他发现：当电键断开时，电流表的指针向右偏转。则能使电流表指针向左偏转的操作是$${{(}{)}}$$
B
A.拔出线圈$${{A}}$$
B.在线圈$${{A}}$$中插入铁芯
C.滑动变阻器的滑动触头向左匀速滑动
D.滑动变阻器的滑动触头向左加速滑动
3、['电磁感应现象的应用'， '探究感应电流产生的条件'， '探究影响感应电流方向的因素']正确率60.0%
李明利用如图所示实验装置探究电磁感应现象，他把装置中的直铜线$${{a}{b}}$$
A
A.感应电流太小，无法使指针明显偏转
B.铜线$${{a}{b}}$$太细，换用铜棒进行实验便能使指针明显偏转
C.$${{a}{b}}$$运动方向不对，应将$${{a}{b}}$$改为向左运动
D.$${{a}{b}}$$运动方向不对，应将$${{a}{b}}$$改为上下运动

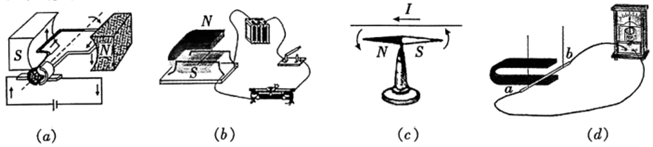

4、['感应电流产生的条件'， '电磁感应现象的应用'， '探究感应电流产生的条件']正确率40.0%下列实验现象，属于电磁感应现象的是$${{(}{)}}$$
D
A.$${{(}{a}{)}}$$中通电线圈在磁场中转动
B.$${{(}{b}{)}}$$中通电导线在磁场中运动
C.$${{(}{c}{)}}$$中导线通电后其下方的小磁针发生偏转
D.$${{(}{d}{)}}$$中金属杆切割磁感线时，电流表指针偏转
5、['感应电流产生的条件'， '探究感应电流产生的条件']正确率80.0%
现将电池组、滑动变阻器、带铁芯的线圈$${{A}}$$、线圈$${{B}}$$、电流计及开关按如图所示连接。下列说法正确的是$${{(}{)}}$$
C
A.先闭合$${{S}_{2}}$$，在闭合和断开$${{S}_{1}}$$的瞬间，电流计指针会发生偏转
B.先闭合$${{S}_{1}}$$，把线圈$${{A}}$$插入线圈$${{B}}$$中，$${{S}_{2}}$$开关闭合和断开的瞬间，电流计指针均不会偏转
C.$${{S}_{1}}$$和$${{S}_{2}}$$开关都闭合后，线圈$${{A}}$$插入或拔出都会引起电流计指针偏转
D.$${{S}_{1}}$$和$${{S}_{2}}$$开关都闭合后，滑动变阻器的滑片$${{P}}$$匀速滑动，会使电流计指针静止在中央零刻度
6、['探究感应电流产生的条件']正确率60.0%图甲、乙、丙、丁四种情境中，不能产生感应电流的是（）
C
A.图甲中导体棒正在切割磁感线
B.图乙中条形磁铁向下插入螺线管
C.图丙中开关闭合瞬间
D.图丁中开关闭合瞬间

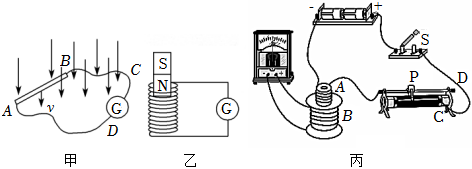

7、['探究感应电流产生的条件']正确率60.0%用图中三套实验装置探究感应电流产生的条件，下列操作中能产生感应电流的是（）
B
A.甲图中，使导体棒$${{A}{B}}$$顺着磁感线方向运动，且保持穿过$${{A}{B}{C}{D}}$$中的磁感线条数不变
B.乙图中，使条形磁铁匀速穿过线圈
C.丙图中，开关$${{S}}$$闭合后$${，{A}}$$、$${{B}}$$螺线管相对静止一起竖直向上运动
D.丙图中，开关$${{S}}$$保持闭合，使小螺线管$${{A}}$$在大螺线管$${{B}}$$中保持不动
8、['探究感应电流产生的条件']正确率60.0%
如图所示为$${{“}}$$
C
A.将条形磁铁插入线圈
B.将条形磁铁从线圈中拔出
C.将条形磁铁放在线圈中不动
D.将条形磁铁从图示位置向左移动
9、['对楞次定律的理解及应用'， '探究感应电流产生的条件']正确率40.0%
如图所示，线圈$${{A}}$$通过滑动变阻器和开关连接到电源上，线圈$${{B}}$$的两端连到电流表上，把线圈$${{A}}$$装在线圈$${{B}}$$的里面。实验中观察到，开关闭合瞬间，电流表指针向右偏转，则$${{(}{)}}$$
C
A.开关断开瞬间，电流表指针不偏转
B.开关闭合瞬间，两个线圈中的电流方向可能同为顺时针或逆时针
C.开关闭合，向右移动滑动变阻器的滑片，电流表指针向右偏转
D.开关闭合，向上拔出线圈$${{A}}$$的过程中，线圈$${{B}}$$将对线圈$${{A}}$$产生排斥力
10、['对楞次定律的理解及应用'， '探究感应电流产生的条件']正确率80.0%
如图所示，将带铁芯的线圈$${{A}}$$通过滑动变阻器和开关连接到电源上，线圈$${{B}}$$的两个接线柱连接到灵敏电流计上，把线圈$${{A}}$$静置于线圈$${{B}}$$的内部。下列判断正确的是$${{(}{)}}$$
D
A.开关闭合，向右移动滑动变阻器滑片的过程中，电流计指针不偏转
B.开关闭合，向上拔出线圈$${{A}}$$的过程中，线圈$${{B}}$$将排斥线圈$${{A}}$$
C.开关闭合瞬间，电流计指针不偏转
D.开关闭合瞬间，电流计指针会偏转
1. 解析：根据法拉第电磁感应定律，产生感应电流的条件是闭合回路中的磁通量发生变化。
A选项：导体棒$$AB$$顺着磁感线方向运动，不切割磁感线，磁通量不变，无感应电流。
B选项：条形磁铁在线圈中保持不动，磁通量不变，无感应电流。
C选项：条形磁铁和线圈一起向左平动，相对静止，磁通量不变，无感应电流。
D选项：开关$$S$$闭合瞬间，螺线管$$A$$中的电流突变，导致$$B$$中的磁通量变化，产生感应电流。
正确答案：D
2. 解析：电键断开时电流表指针向右偏转，说明感应电流方向与断开时相反的操作会使指针左偏。
A选项：拔出线圈$$A$$，磁通量减小，感应电流方向与断开时相反，指针左偏。
B选项：插入铁芯，磁通量增大，感应电流方向与断开时相同，指针右偏。
C选项：滑动触头向左匀速滑动，电阻增大，电流减小，磁通量减小，感应电流方向与断开时相反，指针左偏。
D选项：加速滑动与匀速滑动的感应电流方向相同，但偏转幅度可能不同。
正确答案：A、C
3. 解析：电磁感应实验中，导体切割磁感线才能产生感应电流。
A选项：感应电流大小与导体粗细无关，指针不明显可能是灵敏度问题。
B选项：铜棒与铜线效果相同，不会改善现象。
C选项：$$ab$$向左运动可能仍平行于磁感线，不切割。
D选项：$$ab$$上下运动才能切割磁感线，产生感应电流。
正确答案：D
4. 解析：电磁感应现象指导体在磁场中运动或磁场变化产生感应电流。
A选项：通电线圈在磁场中转动是电动机原理，非电磁感应。
B选项：通电导线在磁场中运动是安培力作用，非电磁感应。
C选项：导线通电使小磁针偏转是电流磁效应，非电磁感应。
D选项：金属杆切割磁感线产生感应电流，是电磁感应现象。
正确答案：D
5. 解析：感应电流的产生需要磁通量变化。
A选项：闭合或断开$$S_1$$瞬间，$$A$$中电流变化，$$B$$中磁通量变化，指针偏转。
B选项：$$S_2$$闭合或断开瞬间，$$A$$中电流变化，$$B$$中磁通量变化，指针偏转。
C选项：$$A$$插入或拔出$$B$$时，磁通量变化，指针偏转。
D选项：滑片匀速滑动时，$$A$$中电流均匀变化，$$B$$中磁通量均匀变化，指针偏转但不会静止。
正确答案：A、C
6. 解析：不能产生感应电流的情况是磁通量不变。
A选项：导体棒切割磁感线，磁通量变化，产生感应电流。
B选项：磁铁插入螺线管，磁通量变化，产生感应电流。
C选项：开关闭合瞬间，电流突变，磁通量变化，产生感应电流。
D选项：开关闭合瞬间，左侧线圈电流变化，但右侧线圈未形成闭合回路，无感应电流。
正确答案：D
7. 解析：产生感应电流需要磁通量变化。
A选项：$$AB$$顺着磁感线运动且磁通量不变，无感应电流。
B选项：磁铁穿过线圈时磁通量变化，产生感应电流。
C选项：$$A$$、$$B$$相对静止一起运动，磁通量不变，无感应电流。
D选项：$$A$$在$$B$$中不动，磁通量不变，无感应电流。
正确答案：B
8. 解析：感应电流的产生需要磁通量变化。
A选项：磁铁插入线圈，磁通量变化，产生感应电流。
B选项：磁铁从线圈中拔出，磁通量变化，产生感应电流。
C选项：磁铁在线圈中不动，磁通量不变，无感应电流。
D选项：磁铁向左移动，磁通量变化，产生感应电流。
正确答案：C
9. 解析：根据楞次定律，感应电流的方向总是阻碍磁通量的变化。
A选项：开关断开瞬间，$$A$$中电流减小，$$B$$中产生感应电流，指针偏转。
B选项：开关闭合瞬间，$$A$$中电流增大，$$B$$中感应电流方向与$$A$$相反。
C选项：滑片右移，$$A$$中电流增大，$$B$$中感应电流方向与$$A$$相反，指针左偏。
D选项：拔出$$A$$时，$$B$$中感应电流阻碍$$A$$远离，表现为排斥力。
正确答案：D
10. 解析：感应电流的产生与磁通量变化有关。
A选项：滑片右移，$$A$$中电流变化，$$B$$中磁通量变化，指针偏转。
B选项：拔出$$A$$时，$$B$$中感应电流阻碍$$A$$远离，表现为排斥力。
C选项：开关闭合瞬间，$$A$$中电流突变，$$B$$中磁通量变化，指针偏转。
D选项：与C选项一致，正确。
正确答案：B、D
